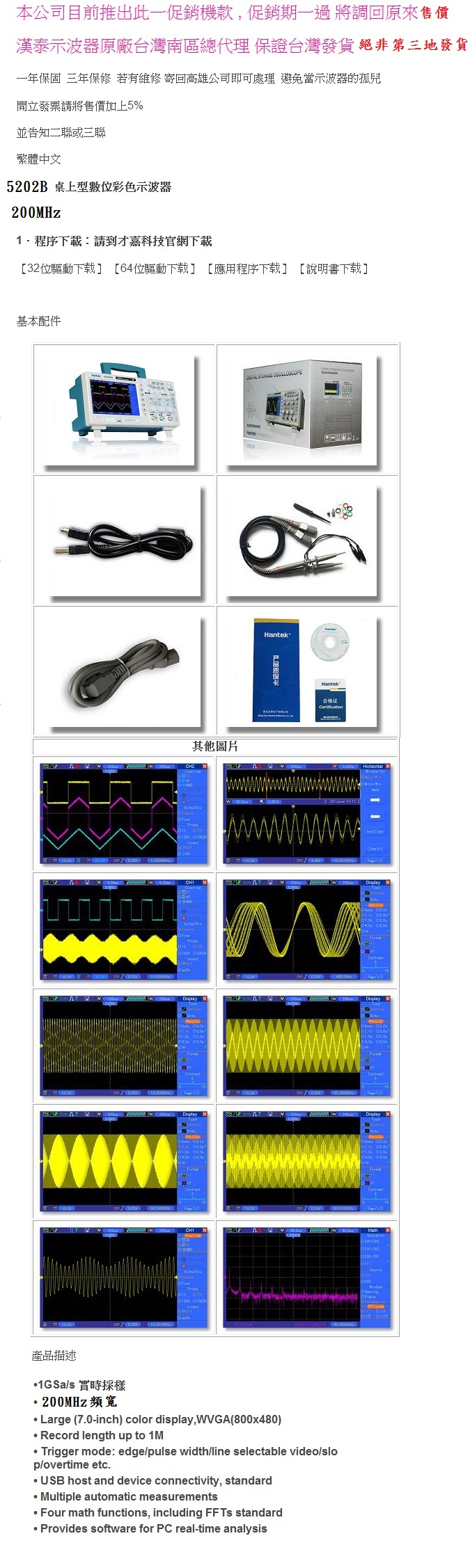

型號

DSO5202B

模擬頻寬

200MHz

實時採樣

1GSa/s

等效採樣

25GSa/s

記錄長度

單通道最大記錄長度1M採樣點，雙通道512K，另有雙通道4K、40K、512K採樣點可選

時基範圍（s/div）

4nS/div-40S/div (以2-4-8方式步進)

通道時間延時

500ps

垂直系统

AD轉換器

8bit分辨率，兩通道同時採集

垂直靈敏度 伏/（V/div）

2mV/div～5V/div （在BNC輸入外）

垂直位移範圍

±50V(5V/div),±40V(2V/div～500mV/div),

2V(200mV/div～50mV/div)±400mV(20mV/div～2mV/div)

上升時間 (在BNC處)

≤1.7ns

≤3.5ns

≤5.8ns

直流增益精度

2mV/div～5mV/div ±4% (採樣或平均值採樣)
10mV/div～5V/div ±3% (採樣或平均值採樣)

觸發系统

觸發靈敏度（邊沿觸發類型）

直流： CH1/CH2(典型值) 從直流到10MHz為1格，從10MHz到最大頻寬為1.5格
EXT（典型值） 從直流到40MHz為200mV
EXT/5（典型值） 從直流到40MHz為1V
交流： 衰減10Hz以下信號
高頻抑制: ＞80kHz時將衰減信號
低頻抑制： ＜150kHZ時將衰減信號
噪聲抑制： 減小觸發靈敏度

觸發電平範圍

内部(ch1、ch2)： 距顯示螢幕中心±8div
外部（EXT）： ±1.2V 外部衰5（EXT/5）：±6V

觸發電平精確度(典型的）適用
於上升和下降時間≥20ns

内部（ch1ch2)： ±(0.3div×V/div) (距螢幕中心±4div >範圍内)
外部（EXT）：±(6%設定值+40mV)
外部衰5(EXT/5）：±(6%設定值+200mV)

釋抑範圍

100ns-10s

觸發類型

邊沿觸發

上升沿，下降沿

脈寬觸發

觸發模式:(大於、小於、等於、不等於)正脈寬，(大於、小於、等於、不等於)負脈寬；脈沖寬度範圍：20nS-10S

視頻觸發

信號制式: 支持標準的NTSC PAL 和SECAM廣播制式；
行視範圍：1-525 (NTSC) 和1-625 (PAL/SECAM)

斜率觸發

觸發模式:(大於、小於、等於、不等於正斜率)，（大於、小於、等於、不等於）負斜率；設置時間：20nS – 10S

超時觸發

起始沿：上升沿，下降沿；設置時間：20ns-10s

交替觸發

内部觸發：邊沿、脈寬、視頻、斜率

觸發頻率計數器

讀數分辨率: 6位>
精度（典型）:±30ppm（包括所有頻率參考誤差和±1計算誤差)
頻率範圍:交流耦合、從最小10Hz到额定頻寬

測量

光標測量

手動模式：光標間的電壓差△V； 光標間的時間差△T； △T的倒數，以Hz為單位（<1/△T）
追蹤模式：波形點的電壓值和時間值

自動測量

峰峰值、最大值、最小值、平均值、均方根值、頻率、周期、上升時間下降時間、正頻寬、負頻寬

顯示

顯示類型

7"TFT 16位真彩液晶螢幕

顯示分辨率

800*480 dots

對比度

16檔可調且螢幕顯示調節進度條

接口

USB主從接口

電源

電源電壓

100-120VACRMS(±10%)，45Hz到440Hz，CATⅡ
120-240VACRMS(±10%)，45Hz到66Hz，CATⅡ>

功耗

<30W

保險絲

2A，T级，250V

機械規格

尺寸

長：（313mm） 寬（108mm）高：（142mm）

重量

不含包裝：2.08KG
